Accumulatore Energy Box Plus 600 - Riscaldamento + ACS

Descrizione

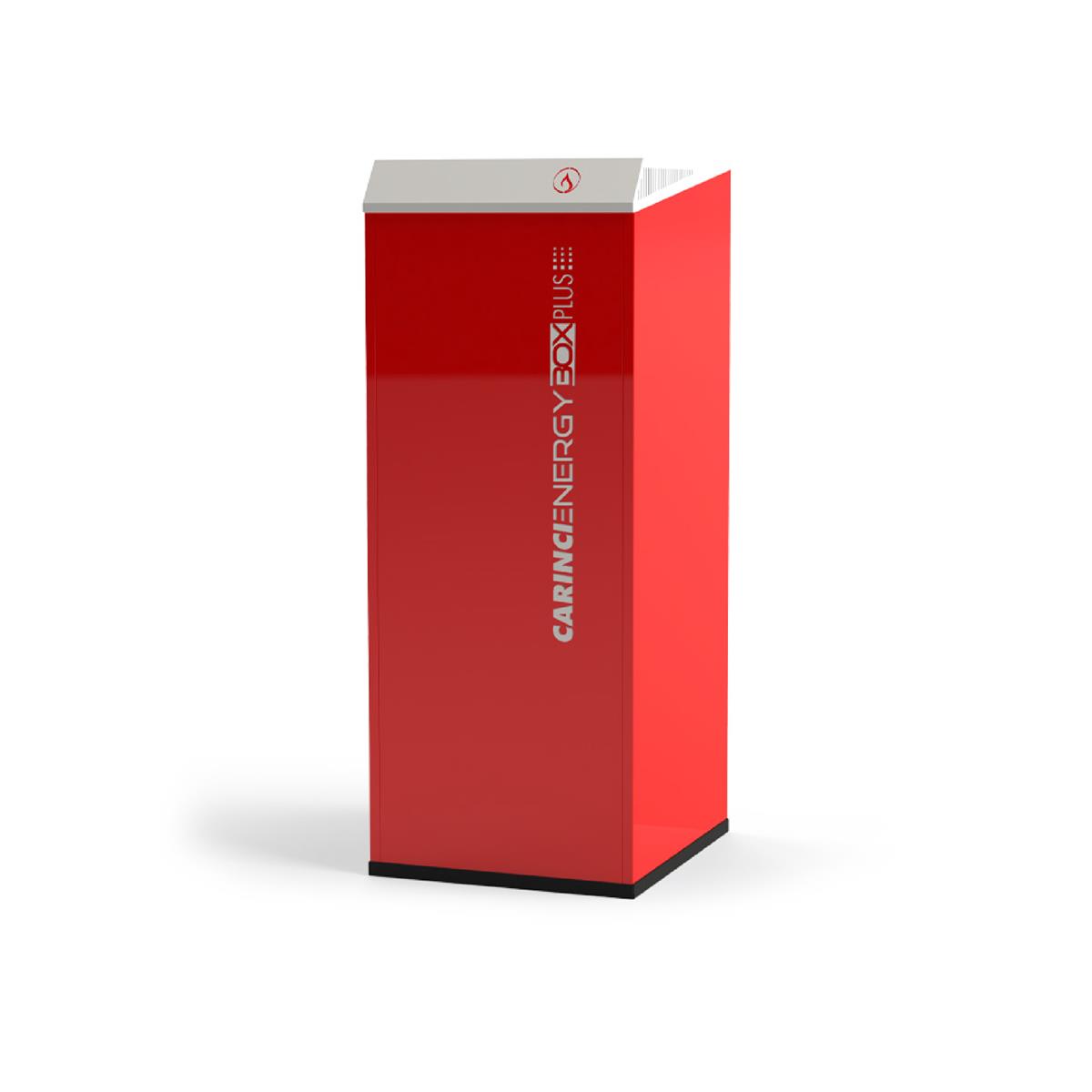

ACCUMULATORE A STRATIFICAZIONE

Carinci Energy Box Plus è un accumulatore termico a stratificazione multifunzione per lo stoccaggio di energia termica ed è utilizzabile per il riscaldamento e produzione di acqua calda sanitaria per ambienti civili e industriali. È costituito da pareti realizzate in acciaio al carbonio rivestite con materiale isolante (elastomero EPDM) e mantello esterno in lamiera verniciata a polvere.

VANTAGGI:

- Elevata disponibilità di Acqua Calda Sanitaria
- Elevata stratificazione del fluido termovettore
- Risparmio di combustibile
- Ridotte dimensioni

L’accumulatore integrato nel sistema Energy Box Plus è stato realizzato in lamiera di acciaio al carbonio decapato da 30 decimi e rivestito in poliuretano morbido con densità di 21 kg/m3 secondo la norma UNI EN ISO 845 che conferisce all’accumulo una classe C di dispersione energetica.

L’accumulo è inoltre pannellato in lamiera verniciata a polvere, per armonizzare lo stesso al generatore di calore per forma e dimensione. La pannellatura esterna oltre a rendere il sistema armonico contribuisce a ridurre al minimo le dispersioni termiche, dando quindi più efficienza al sistema.

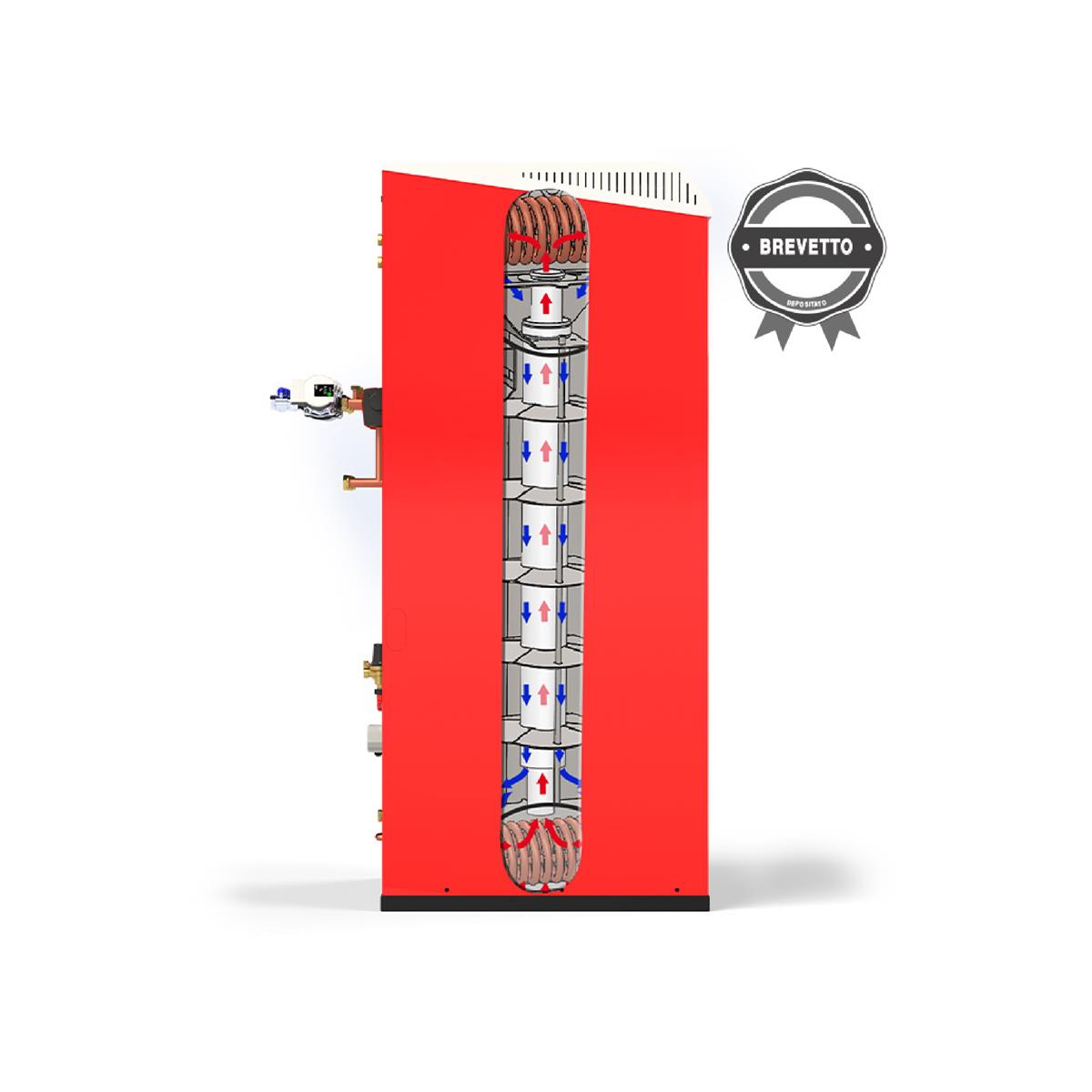

Colonna Coassiale di Stratificazione:

All’interno dell’accumulatore è presente una colonna coassiale di stratificazione, costituita da 2 tubi di flusso (1 di salita e 1 di discesa) i quali sono collegati a 2 camere posizionate nelle 2 estremità, in particolare in quella superiore vi è alloggiato uno scambiatore (estraibile) di calore in rame alettato per la produzione istantanea dell’acqua calda sanitaria ed in quella inferiore vi è alloggiato uno scambiatore (estraibile) in rame alettato per la produzione di energia termica da fonte rinnovabile (solare termico).

La speciale colonna coassiale di stratificazione costituita dai 2 tubi di flusso non consente la miscelazione dei flussi termici all’interno dell’accumulatore, aumentando così l’efficienza globale e il rendimento del sistema.

Il riscaldamento del fluido termovettore presente nella camera inferiore, per mezzo dello scambiatore solare termico, produce un effetto convettivo che viene convogliato nel tubo di salita, trasferendo di conseguenza l’energia termica prodotta dalla parte inferiore direttamente nella parte superiore ove è presente lo scambiatore per la produzione dell’Acqua Calda Sanitaria. Analogamente, ma con processi termici e flussi invertiti, nella camera superiore accade che il raffreddamento del fluido termovettore durante il prelievo di Acqua Calda Sanitaria, viene convogliato mediante il tubo di flusso di discesa nella parte inferiore dell’accumulatore.
